Lagerung von Paletten

Effizienz in Vielfalt

Maximale Raumausnutzung und Kostenminimierung

Die Palettenlagerung in der Intralogistik definiert sich als die gezielte Nutzung von Lagerplatz für Paletten, was die Gesamteffizienz steigert. Unser breites Spektrum umfasst Lagerarten wie Breitgang, Schmalgang, Double Deep, Shuttle, Verschiebe und Einplatz. Durch maßgeschneiderte Lösungen minimieren wir Kosten und optimieren die Lagerleistung. Kunden profitieren nicht nur von effizientem Platzmanagement, sondern auch von einer verbesserten Lagerlogistik. Entdecken Sie mit uns die Vielfalt der Palettenlagerung, um Ihre Lageranforderungen optimal zu erfüllen

Palettenregal Breitgang

Das Palettenregal Breitgang ist der Klassiker in der Palettenlagerung. Eine Bedienung ist durch diese Flurförderzeuge bis zu ca. 1,5 t möglich: Hochhubwagen L10-16 von 1-5 m Hubhöhe, Schubmaststapler R10-20 von 5-14,5 m Hubhöhe, Elektrostapler E12-20 von 1-6 m Hubhöhe. Wir empfehlen einen Schutz der Regalstützen vor Anfahrschäden. Die Bodenanforderung umfasst Beton mit Standard-Ebenheit nach DIN 18202 für Industriebauten.

Merkmale:

Je nach Flurförderzeug-Typ variiert der Arbeitsgang zwischen 2-4 m
Raum-Volumen-Nutzung beträgt bis zu 50%
Palettenregal Schmalgang

Die Spezialisierung des Schmalgang Palettenregals liegt auf der effizienten Raumausnutzung durch die Verwendung von Schmalgangstaplern: Hochregalstapler Linde K-Typ bis 18 m Hubhöhe (selten auch A-Typ), Hochhubkommissionierer Linde V-Modular bis 15 m Greifhöhe, Gelenk-Stapler Aisle-Master bis 15 m Hubhöhe.

Merkmale:

Palettengewichte bis zu 1,5 t möglich
Arbeitsgangbreite je nach Flurförderzeug-Typ und Palettenabmessungen 1,7-2,2 m
Raum-Volumen-Nutzung liegt ca. 65-70%
Die Besonderheiten des Paletten Schmalgangs sind sehr hohe normative Anforderungen, komplexe Projektbetreuung durch Suffel und deutlich erhöhte Bodenanforderungen (Oberflächengenauigkeit im Staplergang).
Double Deep

Das Palettenregal Double Deep ist für höhere Raum-Volumen-Nutzung durch Bedienung mit Breit- und Schmalgangstaplern spezialisiert, wie z.B. dem Schubmaststapler, Schmalgangstapler K-Typ, Geräte mit jeweils einer hydraulischen Teleskopgabel. Das Double Deep Regal verdichtet Regalblöcke für kostengünstige Lagerung, die zum jeweiligen Logistikprozess passen muss. Die technische Umsetzbarkeit „ausgeschobene Resttragkraft in Hubhöhe x Meter“ wird zuvor im Suffel-Engineering ermittelt. Die Bodenanforderung verlangt eine Standard-Ebenheit nach DIN 18202 für Industriebauten.

Merkmale:

Raum-Volumen-Nutzung: 65-75% je nach Flurförderzeug
Palettengewichte: bis zu ca. 1 t, variiert nach Fahrzeugtyp
Hubhöhe abhängig vom Lastgewicht hinterer Regalebene
funktioniert nach „Last-in-First-out“ Prinzip
Arbeitsgangbreite 1,9-3,3 m, abhängig von Flurförderzeug, Hubhöhe und Palettenmaße
Paletten Shuttle Regal

Das System ist spezialisiert auf die Raum-Volumen-Nutzung durch Transport der Ware mit Shuttels in schmalen Kanälen. Der Warenein- und Ausgang auf der Bodenebene erfolgt, oft über eine Fördertechnik von Suffel.

Merkmale:

Bedienung je nach Anlagehöhe durch Elektro- oder Schubmast-Stapler
Palettengewicht bis zu 1,5 t möglich
Raum-Volumen-Nutzung von bis zu 80%
1D-Konfiguration: ein Artikeltyp pro Kanal
2D-Konfiguration: beliebige Artikeltypen auf einer Ebene, automatische Umlagerung durch die mitgelieferte Leitsteuerung
3D-Konfiguration: wie 2D-Anlage, ergänzt automatisch gesteuerten Lastenaufzug
Paletten Verschieberegale

Wenn eine fix zu erreichende Lagerkapazität ohne Möglichkeit der Lagererweiterung vorliegt, ist das Verschieberegal optimal geeignet. Das Verschieberegal bewegt sich auf Schienen im Boden, gesteuert von Staplerfahrer per Fernbedienung, idealerweise nach einer Warenausgangsfahrt, öffnet der Gang in ca. 45 Sekunden. Es wird häufig in Tiefkühlhäusern eingesetzt, da die Raum-Volumen-Komprimierung die erforderliche Energie für die Palettenkühlung deutlich reduziert.

Merkmale:

Raum-Volumen-Nutzung von bis zu 80% durch verschiebbares Regalsystem
Palettengewicht bis zu 1,5 t
Offene Arbeitsgangbreite variiert je nach Fahrzeugtyp und Palettenabmessungen zwischen 2-4 m
Verschieberegal
Verschieberegal beim Feinkosthändler Waurig GmbH
Verschieberegal beim Feinkosthändler Waurig GmbH

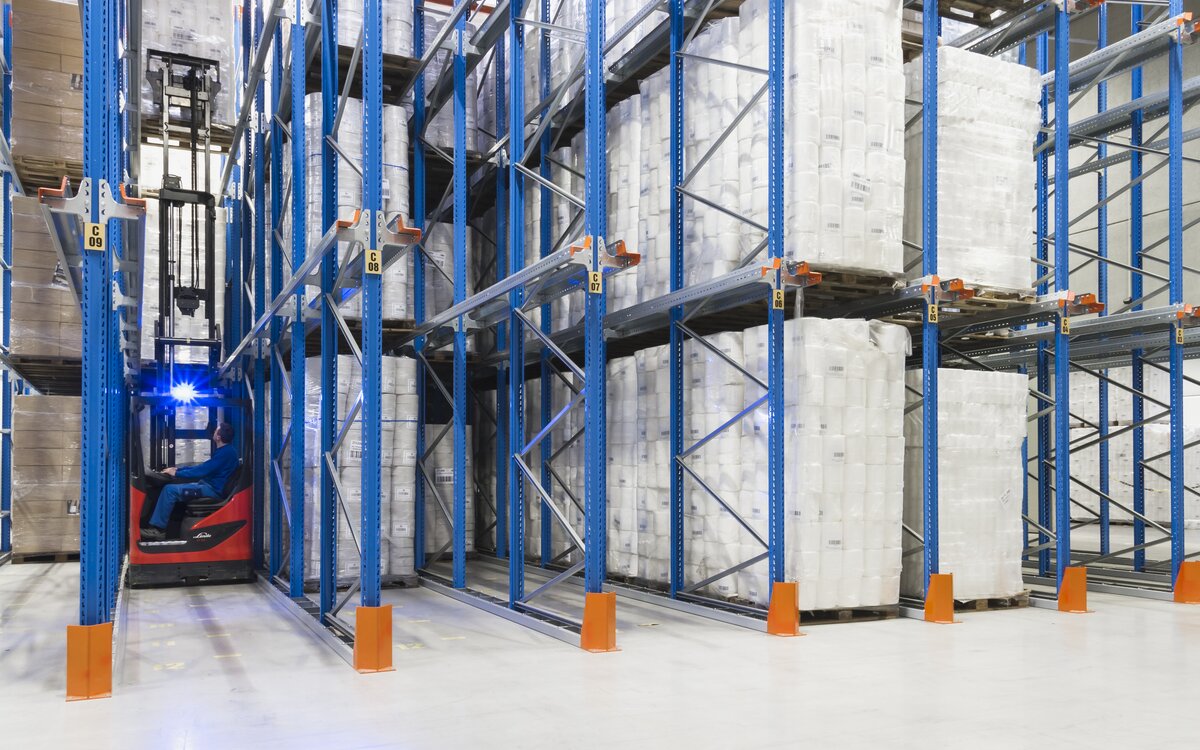

Paletten Einfahrregale

Das Paletten-Einfahrregal nutzt die von Raum-Volumen durch enge Einfahrgassen. Über 90% der Systeme nutzen Schienenführung für das Flurförderzeug, um Anfahrschäden zu vermeiden. Das Paletten-Einfahrregal ermöglicht die Lagerung von „nicht stapelbaren“ und instabilen Paletten, z.B. Toilettenpapier, Sackwaren oder Chemiepaletten.

Merkmale:

Elektro- oder Schubmaststapler je nach Anlagenhöhe einsetzbar
Palettengewicht bis zu 1,2 t
Palette werden quer gelagert
Raum-Volumen-Nutzung von bis zu 80 %
Gassenfahrt begrenzt Lagerplatz auf einen Artikeltyp in Höhe und Länge
Einfahrregal
Paletten Durchlaufregal

Das Paletten Durchlaufregal hat sich auf die Raum-Volumen-Nutzung durch schwerkraft-Rollenbahnen spezialisiert. In jedem Kanal wird einen Artikeltyp eingelagert. Die Rollgeschwindigkeit der Paletten in der Schwerkraft-Rollenbahn passt sich automatisch und konstant dem Lastgewicht an.

Merkmale:

Bedienung je nach Anlagenhöhe durch Hochhubwagen, Elektro- oder Schubmast-Stapler
Raum-Volumen-Nutzung ca. 75%
Anwendung nach „First In, First Out“-Prinzip
Palettengewichte bis zu 1,2 t
Rollenfähige Ladungsträger erforderlich
Durchlaufregal
Durchlaufregal beim Feinkosthändler Waurig GmbH
Durchlaufregal beim Feinkosthändler Waurig GmbH
Durchlaufregal beim Feinkosthändler Waurig GmbH
Durchlaufregal beim Feinkosthändler Waurig GmbH
Durchlaufregal beim Feinkosthändler Waurig GmbH
Paletten Einschubregal

Das System hat sich auf Schwerkraft-Rollenbahnen direkt vor einer Wand spezialisiert. In jedem Kanal wird ein Artikeltyp eingelagert. Die Ermittlung maximal möglicher Schubkräfte – und damit maximal möglicher Einlagertiefe - wird für jede Einlagerhöhe im Suffel-Engineering für den gewünschte Stapler ermittelt. Das Gefälle der Schwerkraft-Rollenbahnen wird den Lastanforderungen angepasst, und die Paletten behalten durch die Rollentechnik eine konstante Geschwindigkeit.

Merkmale:

Bedienung je nach Anlagenhöhe durch Hochhubwagen, Elektro- oder Schubmast-Stapler
Raum-Volumen-Nutzung ca. 75%
Anwendung nach „First In, First Out“-Prinzips
Palettengewichten bis zu 1,2 t
Rollfähige Ladungsträger erforderlich
Einschubregal
Paletten Einplatzregal

Das Paletten Einplatzregal ist für die Handhabung sehr hoher Palettengewichte ausgerichtet. Ein Schutz der Regalstütze gegen Anfahrschäden ist bei hohen Lasten notwendig. Die Bodenanforderungen muss hohe Stiellast im engen Belastungsraster tragen und Ebenheit nach der DIN 18202 entsprechen.

Merkmale:

Palettengewichte bis zu 3 t
Arbeitsgangbreite ca. 4-5 m
Anwendung in Branchen wie Schwermaschinenbau
Raum-Volumen-Nutzung bis zu 30%
Einplatzregal
Stahlbühne

Die Stahlbühne ist eine Erweiterung der Nutzfläche in hohen Hallen durch mehrere Geschoss-Ebenen. Wachsender Einsatz in Handel, Logistik, und eCommerce. Außerdem erforderlich sind die zwingende Beachtung von Brandschutzvorgaben, bei besonders hohen Brandschutzanforderungen sind offene Bühnenflächen realisierbar. Anpassbare Stiellasten an bestehende Bodengegebenheiten durch engere Stützraster. Die Bodenebenheit nach Industriestandard (DIN 18202).

Merkmale:

hohe Raumvolumennutzung schafft Lagerfläche und Büroplatz
Nutzlasten von 500 kg/m² bis > 1.000 kg/m² möglich
checkmark

Erhöhte Speicherkapazität

Double Deep & Shuttle steigern Lagerkapazität ohne Raumbedarf. Hohe Dichte optimiert Platznutzung effizient.

checkmark

Beschleunigte Kommissionierung

Schmalgang- und Verschiebelagersysteme verbessern die Palettenzugänglichkeit, beschleunigen Kommissionierungen und ermöglichen effizientes Arbeiten.

checkmark

Reduzierung von Lagerkosten

Optimale Palettenlagerung maximiert Raumnutzung, kontrolliert Bestände und minimiert Lagerkosten durch Reduktion von Bewegungen und Flächen.
